125噸快速?zèng)_床精度通過哪些保障呢？

文章作者：沖床廠家點擊率：發表時間：2019-06-26 10:43 【大中小】

在125噸快速?zèng)_床沖壓生產時，沖床的精度十分重要。沖床精度的好壞直接影響著沖壓成品的精度、模具壽命。沖床的精度實際分為沖床不受載重時的靜態精度與載重時(進行沖壓)的動態精度。125噸快速?zèng)_床實際沖壓生產中很重要的動態精度，由于沖床的用途，實際載重量變化量很大，因此制定規格在技術上有困難，所以尚未整合制定，現狀是以靜態精度來代表沖床之精度。

沖床是一件精密機器，由于一臺沖床的精度是通過沖床各個部件的精度來整體出現的，由于任何一個部件的過失都會成倍數擴展沖床精度。沖床的作業原理:機械沖床是由電動機帶動飛輪蓄力，飛輪將力傳導給曲軸，由曲軸將圓周運動的力轉變成垂直運動的力，這個力推動滑塊做功，由此來對工件進行加工。

沖床機身的精度。首要，從機器機身資料啟航，125噸快速液壓沖床的機身為沖床的正常工作供給了支撐、固定、安穩的保證。機身的剛性、安穩性是對沖床精度最大的影響。沖床機身一般選用兩種工藝進行加工，鋼板焊接和鑄鋼。不管那種方法加工的機身都需求做去應力處理，去應力一部分是保證焊接機身整體強度，焊縫不易開裂，一同也使得機身更簡略進行機加加工。鋼板焊接機身的長處為運用鋼板進行焊接，靈活性比較大，加工難度較之于鑄造更為簡略，更簡略滿意非標用戶的定制要求，開式結構沖床在導軌處一般都會加焊C型鑄鋼來保證其強度，由于一部分大噸位沖床無法進行鑄造，所以鋼板焊接機身多用于大噸位沖床，包含一部分低速精密沖床也在運用。鑄鋼機身為模具鑄造，一體成型，由于選用了鑄造加工的方法使其內部獲得了更為特別的結構，使得機身吸收共振的效果強于鋼板焊接機身。一同由于是一體成型，安穩性比鋼板焊接機身更強。受加工工藝和再加工難度過大的影響，使得鑄造機身一般只能運用于小噸位沖床和快速高精度沖床上，如中亞機床的ZYJ型沖床和JB23型沖床，以及J21和J21S都是選用鑄鋼機身來締造。單從精度來講，兩種機身均能保證機器的精度要求。只不兩者由于其各自特別的功用，在運用規劃上有所區別。

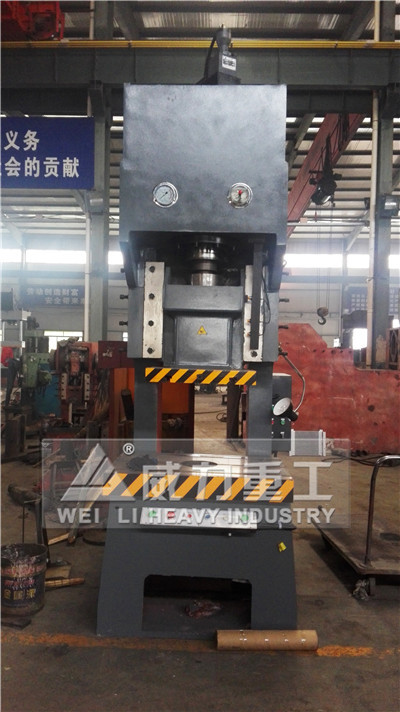

125噸快速液壓沖床精度高

125噸快速?zèng)_床機身質料是保證精度第一要素，其次，優異的加工工藝也是使得質料能發作驟變的關鍵因素。

曲軸齒輪傳動軸。機械沖床一般選用齒輪和傳動軸進行傳動，所以齒輪的加工精度和軸的同心度，軸孔的加工精度，軸瓦的精度和耐磨程度也是影響沖床精度重要因素。曲軸為沖床力轉化組織，也是首要的受力組織。曲軸是碳鋼通過鍛打、車削之后，運用曲軸精密磨床進行研磨，然后做鍍硬鉻，氮化處理。使得曲軸強度、剛性、耐磨性得到保證。

滑塊和導軌精度。滑塊是沖床的直接做工部件，一般選用鑄鋼整體鑄造，或許選用鑄造鋼材銑削加工制造?；瑝K和導軌的精度是一個整體，開式?jīng)_床一般為兩條導軌，導軌選用V型和矩形，v型導軌也稱四面導軌，導軌有四塊接觸面。矩形導軌也稱六面導軌，導軌有六塊接觸面。全部的導軌平面均運用導軌磨床進行精密研磨，在設備過程中運用杠桿外表進行測量，并做刮研處理來保證其合作精度。閉式?jīng)_床一般為四條導軌，一般選用直角型導軌。影響滑塊和導軌精度的首要原由于機加精度和設備工藝。

國標式快速125噸沖床

滑塊平衡設備。125噸快速?zèng)_床在進行加工時滑塊下落，做功結束后會遭到模具的反效果力，反效果力和導軌精度過失會使得滑塊工作軌跡發作纖細的改動。加裝滑塊平衡設備后，可以使得滑塊和導軌堅持平行工作。

滑塊底面和作業臺精度?；瑝K底面設備模具上模，作業臺設備下模和其他送料下料配備。兩處作業臺質料均為鑄鋼質料或許鑄造鋼板制成。鑄造結束后首要運用銑床進行銑削加工，然后運用平面磨床進行研磨，保證其精度。設備時需求運用儀器進行測量，發現過失及時刮研來進行調整。

沖床設備環境和減震基腳。大噸位沖床、精密沖床、125噸快速?zèng)_床在設備的時分需求鑄造防震坑來設備，不同的沖床根據其設備孔銷的方位進行澆筑。小型沖床一般選用防震基腳進行設備。

125噸快速?zèng)_床的設備工藝。設備工藝的好壞直接抉擇了沖床的精度。一臺沖床的勝敗有百分之五十的原因在于設備工藝?？傃b需求將全部精密的部件組合到一塊，每個部件都無法保證是100%的必定精密，假設滑塊的答應過失是2，曲軸的答應過失是3，那么他們組合到一塊的過失不是2+3而是2*3那么終究的過失就是6，設備時假設發作2的過失那么整體過失將會到達12，所以設備時發作纖細的過失都會成倍的擴展整體過失，也將成倍的下降沖床的精度。

正確的保養沖床。1.沖床運用過程中，應該嚴峻按照產品說明書進行光滑，守時檢查光滑油貯藏是否足夠，檢查光滑油路是否通暢。2.沖床運用過程中時刻需求留心機床工作是否有異響異動，滑塊導軌，軸承軸瓦處是否有磨損。3.發現精度變小應當馬上停機檢修保養。

沖床的精度歸于一個整體精度，是由全部精密部件一同協調來進行保證的，任何只保證一個部件幾個部件的精度都是不可取的。

125噸快速?zèng)_床是使用一組模具，加工作業時需要這組模具進行正確的關系運動。沖床正確的關系運動程就是沖床的精度，沖床精度實際

主要體現在：一、平行度，二、垂直度，三、總間隙。模具的關系運動不正確，除降低產品精確度及縮短模具壽命之外，還將導致模具不易裝配，不能使用精密的模具，而且會產生激烈的振動噪音。
