JH21-200噸氣動沖床_200t高性能沖床

產品分類： JF21氣動沖床

內容簡介：

JH21-氣動200噸沖床結構簡單，生產成本低，采用氣動技術，實現一臺空壓機可以同時供多臺氣動沖孔機工作，較電動沖床更加節能。減少電...

訂購熱線：0632-5850029

跟此產品相關的產品

: JH21-250噸氣動沖床_250TC型開式氣動沖床壓; JH21-250噸氣動沖床_250TC型開式氣動沖床壓力機采用了先進的光電保護技術，是利用氣動離合器制動器式的沖床設備，實現了電腦計數與程序的...

: JH21-200噸氣動沖床_200t沖床價格多少錢; JH21- 200噸氣動沖床也稱200噸沖床，200t氣動沖孔機，是山東威力重工主營熱銷產品之一，采購該設備除了要看產品細節質量外，更多的客戶會...

: JH21-110噸氣動沖床_伺服快速沖床; 我公司生產JH21-110噸氣動沖床_伺服快速沖床采用鋼板焊接高剛度機身，組合式濕式多片摩擦離合器，齒輪副浸油潤滑，矩形六面加長導軌，...

產品詳情

JH21-氣動200噸沖床結構簡單，生產成本低，采用氣動技術，實現一臺空壓機可以同時供多臺氣動沖孔機工作，較電動沖床更加節能。減少電耗損。操作簡單，安全型較高，采用腳踏開關來控制電磁閥，結構簡單，故障率低，提高生效率。200噸氣動沖床的滑塊可寸動，可緊急停止運動，操作更安全，氣路采用雙聯閥控制，動作靈敏，復合壓力機安全標準。氣動沖床廠家哪家好？山東威力重工值得信賴的沖床企業，全國訂購咨詢熱線：18306370898（同微信號）

JH21-200噸氣動沖床_200t高性能沖床性能特點：

1、鋼板焊接機身，剛度好，精度更穩定

2、曲軸橫放，結構緊湊，外形美觀

3、裝模高度實現電動調節，數字顯示調節高度

4、滑塊采用矩形六面體加長導軌，配青銅襯板，導向精度高

5、采用組合式氣動摩擦離合器一制動器，接合平穩，動作靈敏

6、壓塌式保險器，保證整機過載時的安全

7、滑塊設有提升式平衡缸，實現滑塊連桿的平衡

JH21-200噸氣動沖床_200t高性能沖床的技術參數：（僅供參考）

型號技術參數		單位	JH21-160	JH21-200	JH21-250	JH21-315	JH21-400
公稱力		kN	1600	2000	2500	3150	4000
公稱力行程		mm	6	6	8	8	10
滑塊行程		mm	180	200	200	200	200
滑塊行程次數		次/min	45	40	40	30	25
很大裝模高度		mm	400	450	450	430	430
裝模高度調節量		mm	110	110	110	120	120
滑塊中心道機身距離		mm	390	430	450	420	420
工作臺尺寸		mm	760*1200	840*1400	880*1500	800*1400	800*1400
工作臺板孔尺寸		mm	Φ180	Φ200	Φ250	Φ280	Φ280
工作臺板厚度		mm	150	180	180	170	180
滑塊底面尺寸		mm	580*700	650*880	700*930	650*850	650*850
模柄孔尺寸		mm	Φ70*100	Φ70*100	Φ70*100	Φ70*90	Φ70*90
立柱間距		mm	660	820	950	920	960
電動機	型號		Y180L-6	Y200L1-6	Y200L2-6	Y225M-6	Y250M-6
電動機	功率	KW	15	18.5	22	30	37
外形尺寸	長	mm	2040	2370	2690	2770	2850
	寬		1360	1600	1630	1650	1650
	高		3300	3900	3900	3550	4450
整機重量		kg	13200	19500	22000	25000	31000

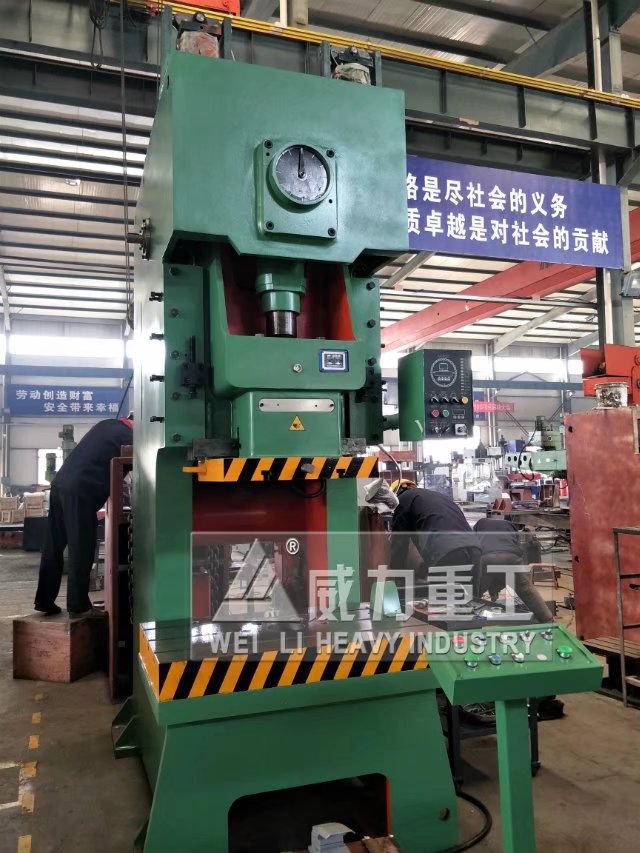

200噸氣動沖床生產中

200噸氣動沖床加工完成車間

氣動沖床組成細節

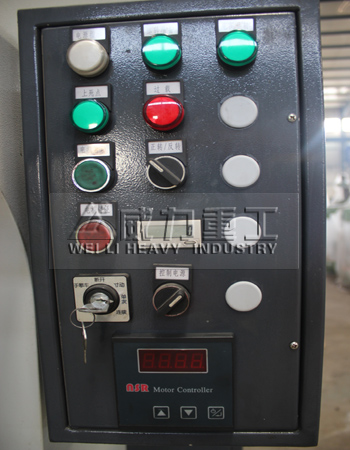

氣動沖床按鈕控制面板

63噸氣動沖床細節展示

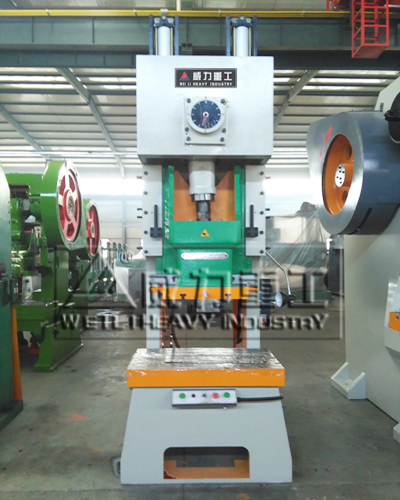

氣動沖床細節展示

JH21-200噸氣動沖床_200t高性能沖床的安全操作：

1、氣動沖床運轉時，禁止身體任何部分進入模具范圍，進料、卸料應有專門工具，沖壓小件時，必須用鑷子或磁吸等輔助工具夾持；

2、設備在使用中，如需要改變沖件位置、去除廢料，改變模具位置和清掃等事項時，應關閉電機，等電機和飛輪安全停轉后方可進行；

3、禁止夾層進料沖壓，必須清除前沖次沖件或余料后才可進行第二次進料；

4、當工藝尺寸不清楚或不明白、模具卡住工件或放件不正時應先停機，并用工具解脫、矯正，徹底排除故障和清楚工藝后再繼續作業；

5、當沖床或模具發生異常時，須立即停機斷電后并上報。排除故障時，必須先斷電，使設備完全處于靜止狀態后再進行修理，并要在設備顯眼處掛好檢修牌，嚴禁帶電檢修,帶病運行。沖壓工不得拆裝、調試模具，不得拆除護罩。

6、很后，操作結束夠認真做到對氣動沖床各部件進行一次檢查。離開工作崗位時，必須將電源關閉，等飛輪完全靜止時方可離開。

選購高質量沖床需要考慮哪些因素？

1、正確地決定加工方法與作業方式：

（1）正確地決定加工方法與工程

（2）生產量之程度

（3）素材之形狀、品質及尺寸之關系

（4）如何供應素材，取生產品，處理廢料

（5）如何利用沖模緩沖器

2、選擇適合加工的沖床能力

（1）算出加工壓力及加工的壓力行程曲線

（2）偏心荷重，集中荷重的程度

（3）計算沖模緩沖器之有效能力之縮減

3、明確加工產品之尺寸精度　

加工產品之必要精度是由產品之用處及與下工程之關連等決定。

4、充份了解沖床的功能

（1）充分追查沖床型號
（2）沖床附屬裝置之選擇得當

（3）應檢討有關功能的彈性

（4）應選容易頤養，信賴度高的沖床沖壓加工產品因生產量多且通常需要數工程之作業，因此如因沖床故障而停機，對整體的生產影響很大。

（5）安全　　沖壓作業是災害危險性高的作業，因此應充份考慮安全對策，選擇沖床時也應選擇有安全裝備功能的沖床。

（6）噪音、震動　　沖壓工廠之噪音、震動因公害問題受到法規限制。作業環境是此后的重要課題。因此此后對沖壓之設備應合并噪音震動對策檢討的必要。

（7）有關自動化　　近年來生產形態的變化，生產批量有縮減的傾向，因此模具及資料的交換頻度增加，要使其省力化與時間的縮小亦必須用自動化來操作，也就是說模具及資料的選擇、配置、沖床的調整、生產運轉、生產量管理等作系統化的自動化沖壓加工生產線的時代已經來臨了。
