JH21-63噸氣動沖床_63T高性能氣動沖壓機

產品分類： JF21氣動沖床

內容簡介：

山東威力重工設計生產的這款63噸氣動沖床可以實現 曲軸在任意位置停止的功能，且可靠性高，安全系數高，與電氣系統接合可以實現自動...

訂購熱線：0632-5850029

跟此產品相關的產品

: JH21-250噸氣動沖床_250TC型開式氣動沖床壓; JH21-250噸氣動沖床_250TC型開式氣動沖床壓力機采用了先進的光電保護技術，是利用氣動離合器制動器式的沖床設備，實現了電腦計數與程序的...

: JH21-200噸氣動沖床_200t沖床價格多少錢; JH21- 200噸氣動沖床也稱200噸沖床，200t氣動沖孔機，是山東威力重工主營熱銷產品之一，采購該設備除了要看產品細節質量外，更多的客戶會...

: JH21-110噸氣動沖床_伺服快速沖床; 我公司生產JH21-110噸氣動沖床_伺服快速沖床采用鋼板焊接高剛度機身，組合式濕式多片摩擦離合器，齒輪副浸油潤滑，矩形六面加長導軌，...

產品詳情

山東威力重工設計生產的這款63噸氣動沖床可以實現曲軸在任意位置停止的功能，且可靠性高，安全系數高，與電氣系統接合可以實現自動送料、光電保防等保防功能。氣動沖床可以用液壓過載保護裝置實現超負荷保護，當滑塊一旦超過規定允許的壓力時，就會保護卸荷，到上死點能自動補油。不象傳動保險塊壓塌后必須更換方能工作?？梢詫_床向大噸位方向發展。為企業生產帶來了大的福利,

訂購高性能氣動沖床選擇正規廠家，全國咨詢熱線：18306370898（同微信號）

JH21-63噸氣動沖床_63T高性能氣動沖壓機的性能特點：

1、優質鋼板焊接機身，經過回火（或振動時效）拋丸處理，剛性好，精度穩定；

2、曲軸宗置，結構緊湊，曲軸經高頻淬火后磨銷處理，光潔度好，轉動靈活；
3、矩形六面加長導軌，導向青銅鑲板，導向精度高；

4、氣動雙平衡缸，平衡滑塊和上模重量，降低沖擊和噪音，消除連桿與滑塊間隙，減少受力零件沖擊與磨損；

5、整機采用進口plc集中控制，氣路選用進口安全雙聯閥控制，可實現點動、寸動、單次和連續沖壓；

6、滑塊、導軌、工作臺板、連桿、接套等關鍵件均采用樹脂砂鑄造，與一般的粘土砂鑄造相比，改善表面粗糙度1-2級別，提高尺寸精度2-3級；

7、60T及以上噸位產品采用電動調節裝模高度，精品配置，關鍵件如氣動元件、電器元件、密封件、按鈕等均采用進口元件。

產品參數

JH21-63噸氣動沖床_63T高性能氣動沖壓機的技術參數：

技術參數/型號			JH21-63T
公稱力		kN	630
公稱力行程		mm	4
滑塊行程		mm	100
行程次數	固定	min-1	50
	可變Variable		40-60
很大裝模高度		mm	270
裝模高度調節量		mm	70
滑塊中心至機身距離		mm	270
工作臺板尺寸（前后×左右）		mm	470X750
工作臺板落料孔尺寸		mm	φ160
工作臺板厚度		mm	80
滑塊底面尺寸（前后×左右）		mm	400 480
模柄孔尺寸（直徑×深度）		mm	φ50 60
立柱間距離		mm	560
立電機功率		KW	Y132S-4/5.5
外形尺寸（前后×左右×高）		mm	1615X1200X2570
凈重		Kg	5500

63噸氣動沖床生產完成

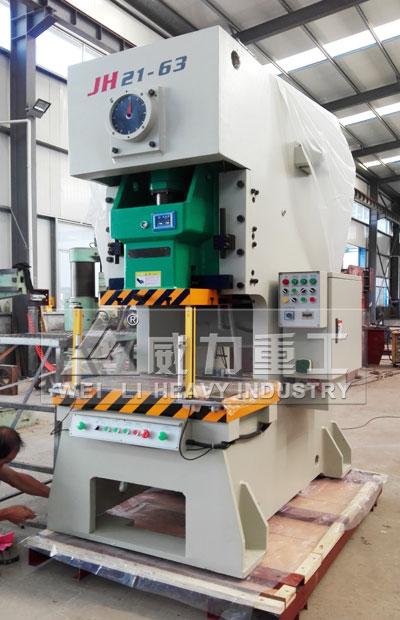

威力生產的63噸氣動沖床

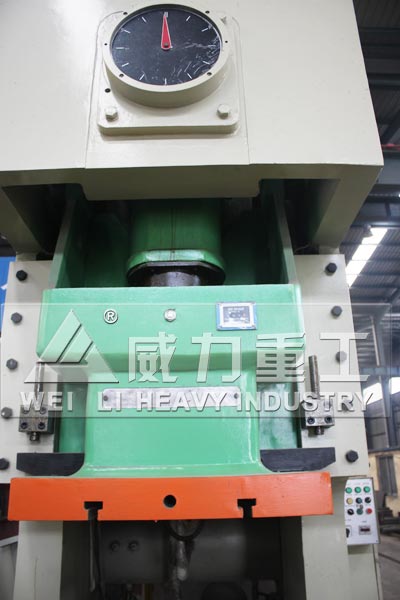

63噸氣動沖床細節展示

客戶使用氣動沖床的優勢特點：

1、氣動沖床比較衛生，干凈。采用進步的光電保護技術，可以實現安全性能的大幅提升，電腦計數與程序的配合，可以實現無人值守的加工流程，大大提升了工作的效率，降低生產的成本。

2、在各種金屬及非金屬管材、板材的沖孔領域，具有較強的穩定性。

3、山東威力重工設計生產的這款JH21-63噸氣動沖床_63T高性能氣動沖壓機結構簡單，生產成本低，采用氣動技術，實現一臺空壓機可以同時供多臺氣動沖孔機工作，較電動沖床更加節能。減少電耗損。操作簡單，安全型較高，采用腳踏開關來控制電磁閥，結構簡單，故障率低，提高生產效率。

JH21-63噸氣動沖床_63T高性能氣動沖壓機的公稱壓力：

公稱力是沖床主要工作性能參數，是計算壓力機零件強度和剛度基本根據；滑塊離下死點某一特定距離（公稱力行程）或曲柄轉角離下死點前某一特定角度（公稱壓力角）時，滑塊上所有容許承受的很大作用力。例如：J21-110，1100千牛開式單點壓力機，公稱力1100千牛，公稱力行程SP離下死點距離為5mm。

JH21-63噸氣動沖床_63T高性能氣動沖壓機的很大裝模高度：

（1）很大裝模高度是在調節機構調到上極限位置（調節量為0）和滑塊處于下死點時滑塊底面至工作臺墊板上平面的距離。很大封閉高度——滑塊底面至工作臺面（去掉工作臺墊板）之間距離。

（2）很大裝模高度決定了能安裝模具的很大閉合高度。

（3）對于行程可調的沖床來說，很大封閉高度是在很大行程時定義，安裝的模具的很大閉合高度隨行程減小而增大。

選購高質量沖床需要考慮哪些因素？

1、正確地決定加工方法與作業方式：

（1）正確地決定加工方法與工程

（2）生產量之程度

（3）素材之形狀、品質及尺寸之關系

（4）如何供應素材，取生產品，處理廢料

（5）如何利用沖模緩沖器

2、選擇適合加工的沖床能力

（1）算出加工壓力及加工的壓力行程曲線

（2）偏心荷重，集中荷重的程度

（3）計算沖模緩沖器之有效能力之縮減

3、明確加工產品之尺寸精度　

加工產品之必要精度是由產品之用處及與下工程之關連等決定。

4、充份了解沖床的功能

（1）充分追查沖床型號
（2）沖床附屬裝置之選擇得當

（3）應檢討有關功能的彈性

（4）應選容易頤養，信賴度高的沖床沖壓加工產品因生產量多且通常需要數工程之作業，因此如因沖床故障而停機，對整體的生產影響很大。

（5）安全　　沖壓作業是災害危險性高的作業，因此應充份考慮安全對策，選擇沖床時也應選擇有安全裝備功能的沖床。

（6）噪音、震動　　沖壓工廠之噪音、震動因公害問題受到法規限制。作業環境是此后的重要課題。因此此后對沖壓之設備應合并噪音震動對策檢討的必要。

（7）有關自動化　　近年來生產形態的變化，生產批量有縮減的傾向，因此模具及資料的交換頻度增加，要使其省力化與時間的縮小亦必須用自動化來操作，也就是說模具及資料的選擇、配置、沖床的調整、生產運轉、生產量管理等作系統化的自動化沖壓加工生產線的時代已經來臨了。
